ダイキャスト

プロテックジャパンのダイキャスト

プロテックジャパンでは、長年多くのダイキャストを扱ってきたことによる技術とノウハウ、そして多品種・少量生産の対応を続けてまいりました。当社だから提供できる高精度・高品質なダイキャストを短納期・低コストでご提供します。
また、石膏をはじめ試作で使われた鋳物の特徴や評価などの情報を組みとり、スムーズな量産展開が始められる金型を製造できる、その技術力も当社の強みです。
さらに、国内外に広がる協力会社のネットワークを通じて、3mm~800mmまでのダイキャストに対応しています。
  プロテックジャパンのダイキャスト

通信機器・光学部品業界への納入実績も豊富

プロテックジャパンでは、高い精度が求められる通信機器分野・光学部品分野への納入実績も豊富で、多くのお客様からその品質の高さに好評をいただいております。
表面処理に関しても、塗装やメッキなど多用に対応しておりますので、お気軽にご相談ください。

石膏鋳造による
試作・小ロット鋳造
  簡易金型による
試作・小ロット鋳造


機械加工と表面処理の重要性

可能材質

ADC12   ADC6   ADC3   DMS5   AZ91D   ZDC2

ダイキャストの種類

アルミダイキャスト製品

鋳造機 ※コールドチャンバー 国内 : 50t~1,000t 海外 : 85t~1,200t
用途実績 光学部品 プリンター部品 医療機器部品

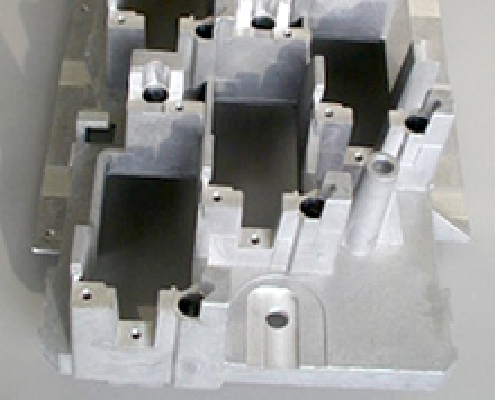

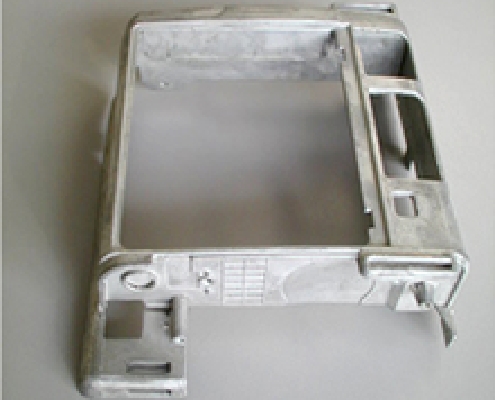

材質ADC-12 寸法 150×270×80 (mm)   材質ADC-12 寸法 135×250×50 (mm)   材質ADC-12 寸法 180×180×170 (mm)

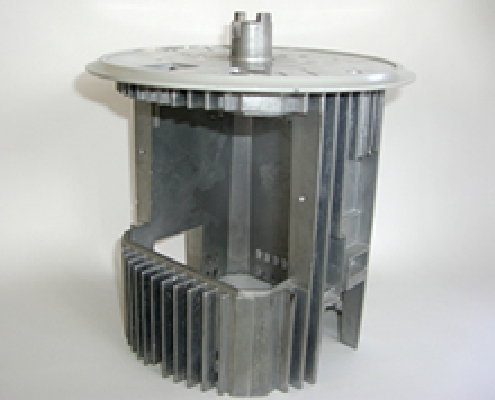

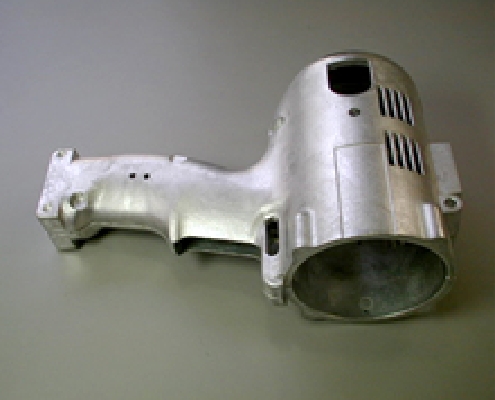

材質ADC-12
寸法 150×270×80 (mm)

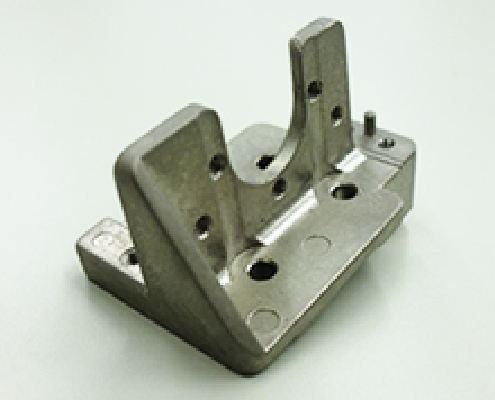

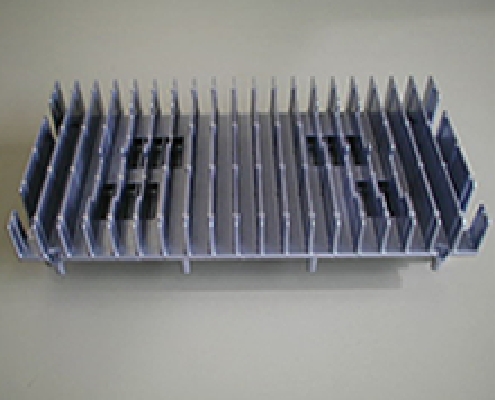

  材質ADC-12
寸法 135×250×50 (mm)

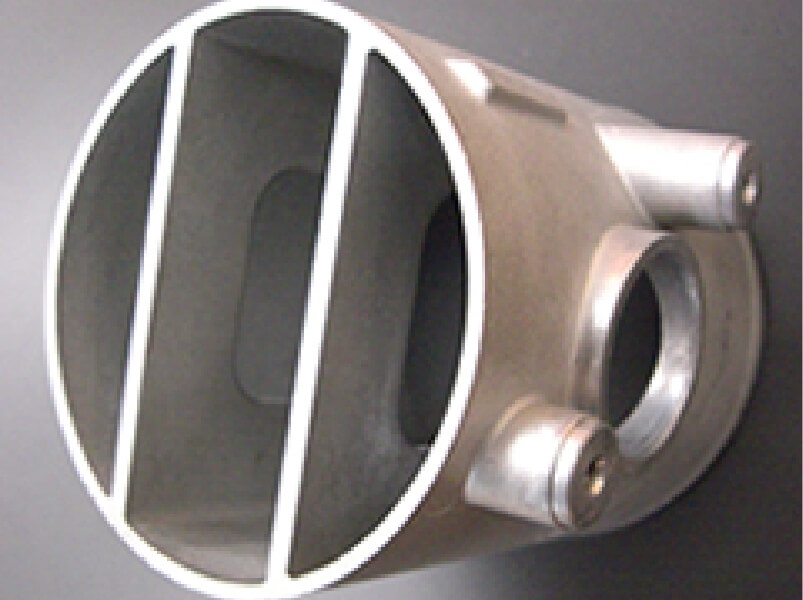

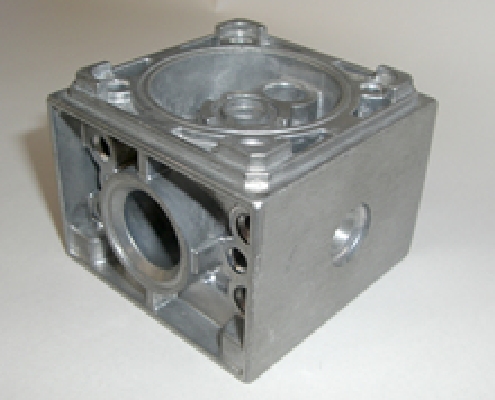

  材質ADC-12
寸法 180×180×170 (mm)

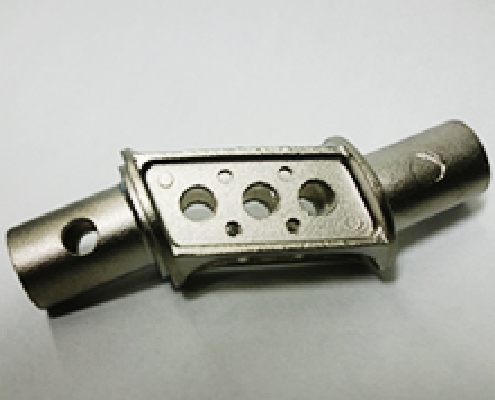

材質ADC-12 寸法 65×65×50 (mm)   材質ADC-12 寸法 95×95×45 (mm)   鋳造ライン

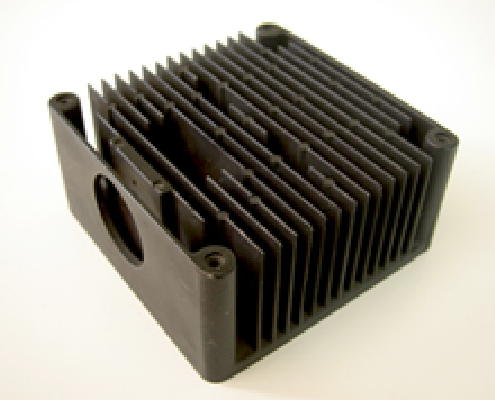

材質ADC-12
寸法 65×65×50 (mm)

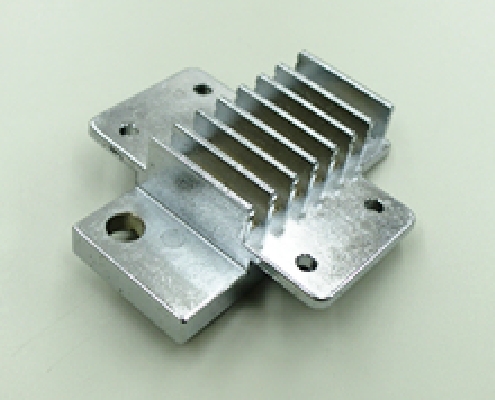

  材質ADC-12
寸法 95×95×45 (mm)

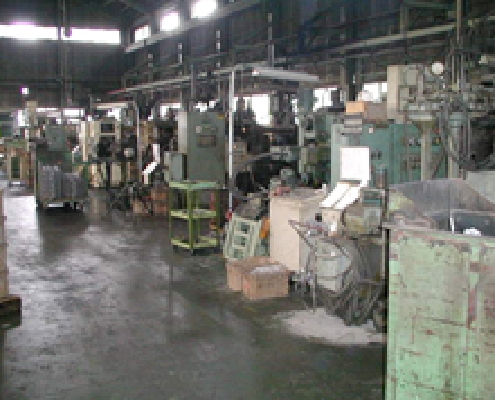

  鋳造ライン

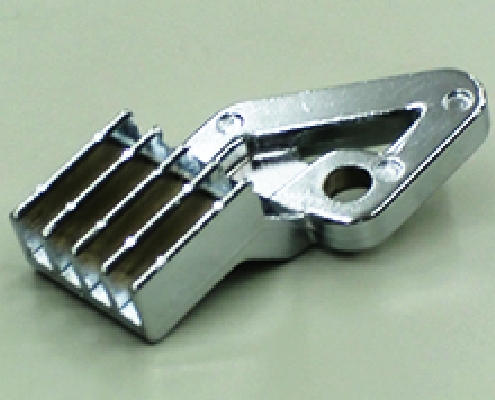

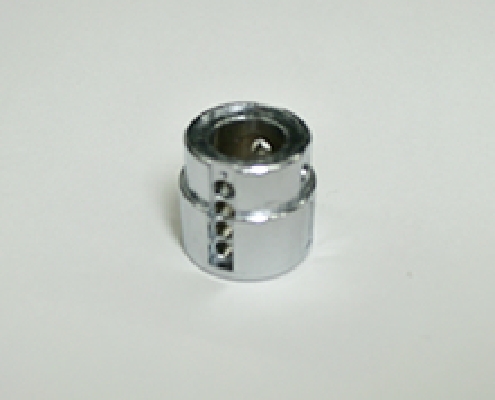

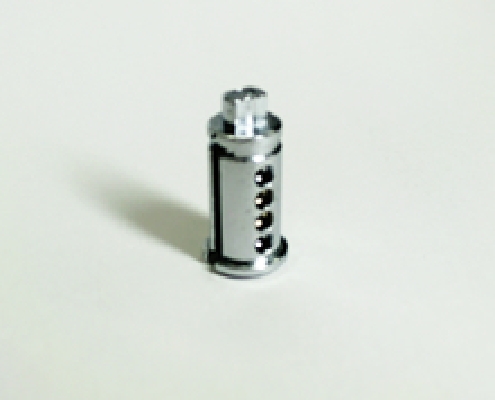

亜鉛ダイキャスト製品

鋳造機 ※コールドチャンバー 15t~90t 海外 : 85t~1,200t
用途実績 通信機器部品 建具部品



マグネシウムダイキャスト・チグソモールディング製品

鋳造機 600t
チグソモールド成形機 220t

※ホットチャンバー
用途実績 光学部品 精密機械部品

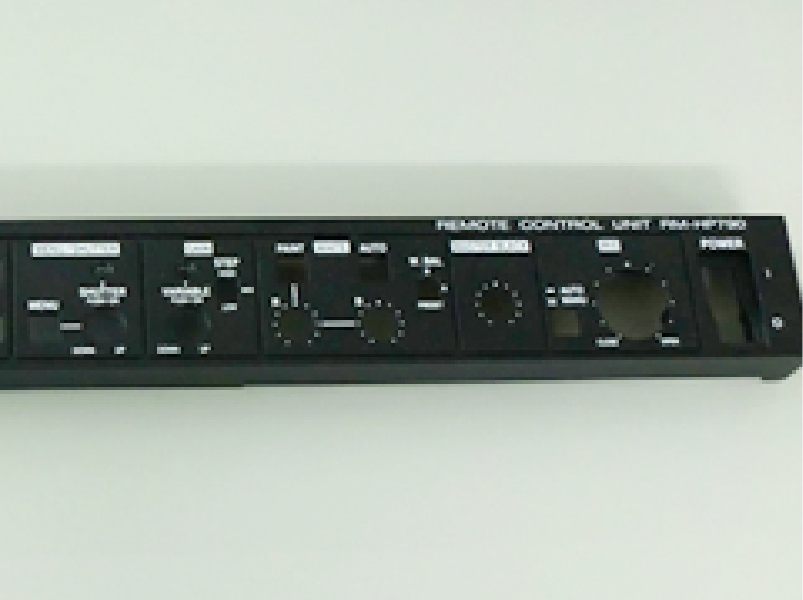

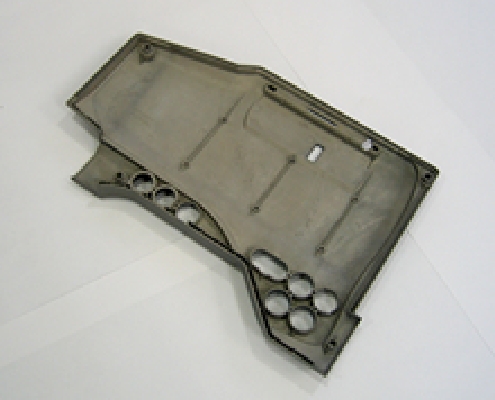

材質AZ91D 寸法 183×270 (mm) 平均肉厚 1.2mm   材質AZ91D 寸法 130×210×80 (mm)   材質AZ91D 寸法 180×260×30 (mm) 平均肉厚 1.2mm)

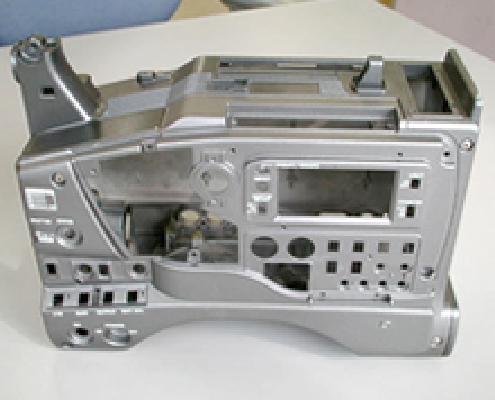

材質AZ91D
寸法 183×270 (mm)
平均肉厚 1.2mm

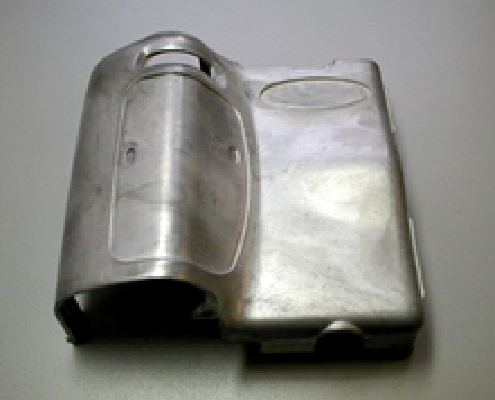

  材質AZ91D
寸法 130×210×80 (mm)
  材質AZ91D
寸法 180×260×30 (mm)
平均肉厚 1.2mm)
材質AZ91D 寸法 150×150×90 (mm)   材質AZ91D 寸法 75×75×30 (mm)   材質AZ91D 寸法 95×115×30 (mm) 平均肉厚 1.5mm
材質AZ91D
寸法 150×150×90 (mm)
  材質AZ91D
寸法 75×75×30 (mm)
  材質AZ91D
寸法 95×115×30 (mm)
平均肉厚 1.5mm

ダイキャスト(ダイキャスト)特性比較

ダイキャストで一般的に使用される材料の特性をまとめました。材料比較の参考にお使いください。
/ ADC12 ADC6 ADC3 DMS5 AZ91D ZDC2
引張強さ(N/mm²) 228 266 279 243 230 284
耐力(N/mm²) 154 172 179 165 150 -
伸び(%) 1.4 6.4 2.7 4 3 10
硬さ(HB) 74.1 64.7 71.4 75 63 82
密度(Mg/m³) 2.7 2.65 2.66 2.66 1.83 6.7
液相線温度(℃) 580 640 590 585 595
固相線温度(℃) 515 590 560 560 470 380
熱膨張係数(x10-6/℃) 21.0 25 22 21 27.2 27
熱伝導度(W/m℃) 92 146 113 150 - 98
※上記の数値は一般値で、保証値ではありません。また、空欄部はデータがありません。

ダイキャスト(ダイキャスト)化学成分(wt%)

合金名 質別 引張強さ
(kg/mm2)
耐 力
(kg/mm2)
伸 び
(%)
ブリネル硬さHB
(10/500/30)
AC4A -F
-T6
18~22
25~32
9~13
22~25
6~12
3~12
60~65
90~100
AC4D -F
-T6
20~23
27~31
  2~3
3~7
75~85
85~100
AC7A -F 24~29 10~13 21~37 60~65
ADC-12 F 18~23   1~3 80~90
DZS-1 F
T5
T6
33.1
40.9
50.1
19.6
36.5
46.0
6.9
1.3
2.9
99
133
149
NU-1 F
T6
25.8
45.1
16.6
40.3
6.3
5.8
88
141

マグネシウム合金の機械的性質

/ ADC12 ADC6 ADC3 DMS5 AZ91D ZDC2
Cu 1.5~3.5 0.1以下 0.6以下 0.05以下 0.03以下 0.25以下
Si 9.6~12.0 1.0以下 9.0~11.0 11.5~12.5 0.1以下 -
Mg 0.3以下 2.5~4.0 0.45~0.64 0.3~0.4 残部 0.02~0.06
Zn 1.0以下 0.4以下 0.5以下 0.03以下 0.35~1.0 残部
Ni 0.6~10 0.1以下 0.5以下 0.03以下 0.002以下 -
Ti 0.5以下 0.20以下 0.30以下 - - -
Pb 0.3以下 0.10以下 0.15以下 - 0.02以下 0.005以下
Sn 0.2以下 0.1以下 0.1以下 0.03以下 0.02以下 0.003以下
Mn - - - 0.03以下 0.15以下 -
Ai 残部 残部 残部 残部 8.3~9.7 3.5~4.3
※上記の数値は一般値で、保証値ではありません。また、空欄部はデータがありません。
